固一话：0510-88888016 贺部长（贺庆镇）主管
固二话：0510-88888017 孙经理
传真：0510-83079997 自动写贺经理收
上网洽谈工具：QQ 473334606 邮箱：473334606@qq.com

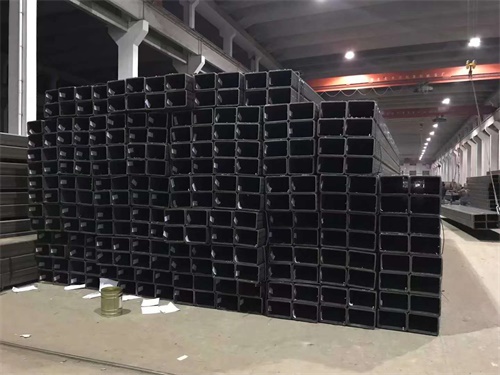

Q355C方管原材料解析与质量控制
一、Q355C方管原材料组成
Q355C方管以低合金高强度钢(HSLA)为基材，其原材料主要为符合国标GB/T 1591-2018的Q355C钢坯，化学成分及工艺要求如下：
1. 化学成分(GB/T 1591-2018)
| 元素 | 含量范围 | 作用 |
|---|---|---|
| C | ≤0.20% | 提升强度，但过高会降低韧性 |
| Mn | ≤1.60% | 固溶强化，提高淬透性 |
| Si | ≤0.55% | 脱氧剂，提升强度 |
| P | ≤0.035% | 杂质元素，过高会降低韧性 |
| S | ≤0.035% | 杂质元素，过高导致热脆性 |
| Nb | ≤0.07% | 细化晶粒，抑制奥氏体再结晶 |
| V | ≤0.15% | 析出强化，提升强度和耐蚀性 |
| Ti | ≤0.15% | 固定氮元素，防止晶界脆化 |
2. 原材料形态
钢坯类型：连铸方坯(截面尺寸通常为150mm×150mm至300mm×300mm)。
交货状态：热轧态(表面覆盖氧化铁皮)或酸洗态(去除氧化皮，表面光洁)。
二、原材料供应商与质量控制
1. 主流钢厂供应商
Q355C钢坯主要由国内大型钢厂生产，部分知名供应商包括：
| 钢厂名称 | 产地 | 特点 |
|---|---|---|
| 宝钢股份 | 上海 | 国内最大钢铁企业，Q355C钢坯性能稳定，杂质含量低。 |
| 鞍钢集团 | 辽宁鞍山 | 低温冲击性能优异，适用于北方严寒地区。 |
| 武钢有限 | 湖北武汉 | 板坯质量均匀，适合生产高精度方管。 |
| 沙钢集团 | 江苏张家港 | 成本优势明显，中小规格钢坯供应充足。 |
2. 原材料检验流程
为确保Q355C方管质量，供应商需对钢坯进行严格检验：
化学成分分析：
使用光谱仪(如ARL 4460)检测C、Mn、Si等主元素及P、S等杂质含量，确保符合GB/T 1591-2018。
微合金元素(Nb、V、Ti)通过ICP-AES(电感耦合等离子体发射光谱仪)验证。
力学性能测试：
拉伸试验：检测屈服强度(≥355MPa)、抗拉强度(470-630MPa)、延伸率(≥21%)。
冲击试验：在0℃环境下进行夏比冲击试验，确保纵向冲击功≥34J。
表面质量检查：
目视检测钢坯表面裂纹、结疤、折叠等缺陷。
使用超声波探伤(UT)检测内部夹杂物、气孔等缺陷。
尺寸偏差控制：
钢坯截面尺寸偏差≤±2mm，长度偏差≤±50mm。
弯曲度≤1mm/m，确保后续轧制精度。
三、原材料对Q355C方管性能的影响
1. 化学成分的关键作用
C含量：过高会导致焊接裂纹敏感性增加，需控制在≤0.20%。
Mn含量：提升强度但过高会降低焊缝韧性，需平衡至1.20-1.60%。
微合金元素(Nb、V、Ti)：细化晶粒，提升强度和低温韧性，是Q355C区别于普通碳钢的关键。
2. 工艺控制的重要性
连铸工艺：采用电磁搅拌(EMS)和动态轻压下(DRC)技术，减少中心偏析和疏松。
加热控制：钢坯加热温度需控制在1150-1250℃，避免过热导致晶粒粗大。
轧制工艺：采用控制轧制(CR)和控制冷却(CC)，确保组织均匀性和性能稳定性。
